BCF BIM (modélisation) : expliqué simplement

La modélisation 3D est la technique en infographie permettant de produire des représentations en trois dimensions (x, y et z). C’est le processus de création d’objets et de surfaces 3D, de manipulation de polygones, de faces et d’arêtes.

De nombreuses industries utilisent ces modèles, à savoir l’industrie cinématographique, l’industrie de l’architecture.

En ce qui concerne l’industrie de l’architecture, le processus de conception technique est très itératif, chaque fois qu’une modification de la conception est apportée, les visuels doivent également être modifiés. En utilisant ce format, il est facile de voir comment les modifications peuvent affecter la conception globale.

La modélisation BIM, qu’est ce que c’est ?

Les simples croquis et modèles physiques qui ont été les outils des architectes et des ingénieurs pendant des millénaires cèdent la place à des modèles numériques richement détaillés définissant tous les aspects de la conception, de la construction et, finalement, de l’utilisation. La modélisation des informations du bâtiment (BIM) est devenue un outil puissant pour permettre cette nouvelle façon de travailler et est appelée à évoluer et à se développer encore plus.

Le BIM est une approche à multiples facettes qui permet aux équipes d’architectes, d’ingénieurs et d’entrepreneurs (AEC) de travailler en collaboration. À la base se trouve un modèle 3D complet d’un bâtiment ou d’une installation réelle stocké sur des fichiers partagés ou une base de données. À l’aide du logiciel BIM, plusieurs disciplines telles que le CVC, l’électricité, la plomberie, le paysage, le génie civil, la décoration intérieure, etc. peuvent intégrer et vérifier leurs conceptions. Les chefs de projet, les ingénieurs des coûts, les fabricants, les constructeurs et les équipes de maintenance des bâtiments peuvent tous utiliser le même modèle BIM, réduisant ainsi les retouches, améliorant la qualité et, finalement, réduisant les coûts.

Les avantages potentiels sont si impressionnants que l’utilisation du BIM est de plus en plus obligatoire pour les projets des secteurs public et privé. La réduction globale des coûts de construction est fréquemment citée comme étant de 15 à 20 %, avec des économies de coûts à vie pouvant atteindre 30 %.

Bien sûr, réaliser de tels avantages ne se fait pas du jour au lendemain. Le BIM peut être complexe à mettre en œuvre et nécessite des changements importants dans les processus de travail, de nouvelles compétences et des investissements dans des logiciels et d’autres infrastructures numériques. Cependant, l’adoption augmente rapidement et le BIM évolue vers une solution sophistiquée qui touche à tous les aspects du cycle de vie des nouveaux actifs physiques. Plus de 75 % des grandes entreprises de construction et des architectes utilisent le BIM, tandis que l’adoption par les petites entreprises et les entrepreneurs en représente la moitié.

Pourquoi BCF

Les projets de construction impliquent généralement des membres d’équipe de différentes entreprises. Au cours des revues de conception, des problèmes surviennent, qui doivent être résolus par l’un de ces membres de l’équipe. Dans la plupart des cas, cela signifie travailler sur un projet en utilisant différents logiciels. C’est là que l’IFC entre en jeu ; l’échange des modèles réels via des « normes ouvertes ».

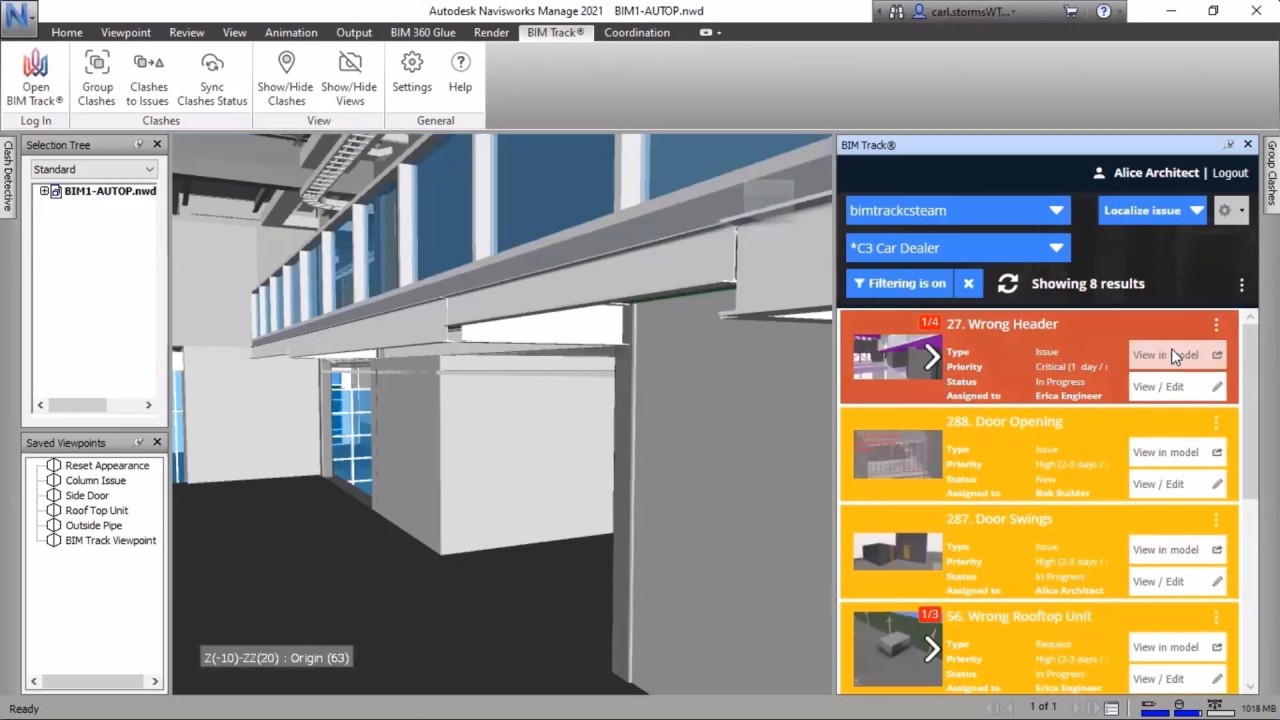

Mais comment transmettre les problèmes constatés ? IFC contient des données (GUID) liées aux objets de construction et ne convient donc pas pour documenter des problèmes ou des flux de travail. Le format BCF (BIM Collaboration Format) est un format de fichier ouvert qui permet l’ajout de commentaires textuels, de captures d’écran et plus encore au-dessus de la couche de modèle IFC pour une meilleure communication entre les parties coordinatrices. Il sépare la communication du modèle réel. Le fichier BCF a été développé pour simplifier la coopération entre les différentes parties travaillant sur un modèle en leur permettant de soulever des problèmes, de fournir des réponses et de publier des commentaires dans un format de fichier ouvert qui ne contient aucun élément de modèle.

Origine de BCF

Le concept BCF a été introduit par Solibri, Inc. et Tekla Corporation en 2009. Ils ont introduit l’idée d’utiliser des normes ouvertes permettant des communications de flux de travail entre les outils logiciels BIM. Un schéma XML, appelé Building Collaboration Format (BCF), a été développé. Il encode les messages qui informent un outil BIM des problèmes détectés par un autre. Séparer la communication du modèle, permettant une collaboration puissante et ouverte entre les parties dans tout projet de construction.

• Le développement de BCF a débuté en 2009
• Initié par Solibri, Tekla, avec l’Institute for Applied Building Infomatics.
• BCF est désormais un standard openBIM de buildingSMART International, comme IFC.
• Le format BCF pour coordonner les changements est un aspect important d’OpenBIM.
